Kit di prova ad alta tensione 810KVA, 35KV e apparecchiatura di prova del cavo HV 132KV 30-300Hz
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Verifichi il principio: | Circuito sonoro di frequenza variabile | Verifichi l'oggetto: | Prova di tensione di withstand di CA sotto 52KV, 132KV |
|---|---|---|---|
| Max.Capacity: | 810KVA | Max. Tensione: | 54KV, 135KV |
| Caratteristica del progetto: | Tipo portatile, peso più leggero del pezzo singolo, speciale per installazione in loco e prova | Componente:: | Alimentazione di V/F, trasformatore di eccitazione, reattore modulare più leggero della prova e divi |
| Verifichi la frequenza: | 30-300HZ | duty cycle: | 60 mente |
| Verifichi l'accuratezza: | Niente di meno che 1,5% | Forma d'onda dell'uscita: | Buona sinusoide |
| Verifichi la lunghezza di cavo: | 5km di cavo 35KV, 1km di classe 132KV | Prova Standard: | 60060-1:2010 di IEC; 62271-203:2011 di IEC per il GIS, 60840:2011 di IEC per il cavo di XLPE; |
| Evidenziare: | sistema di test risonanti ad alta tensione,set di test risonanti |
||

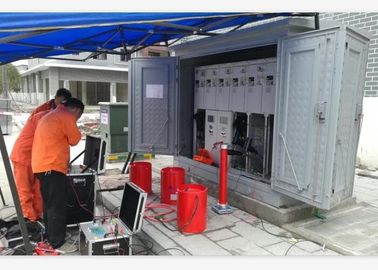

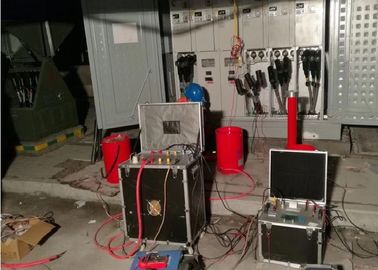

Set di test di tensione resistivo a frequenza variabile portatile, per test su cavo 35KV e 132KV
I. Uso del prodotto:
Questo set di prova modello CHX-810KVA / 54KV, 135KV è progettato per il test di tensione di tenuta CA in loco di 35KV e 110KV classe XLPE con tecnologia a circuito risonante a frequenza variabile; la tensione di prova più alta non è superiore a 54KV o 135KV; frequenza di prova: 30-300 Hz; il ciclo di lavoro non è più di 60 minuti. può aiutare i clienti a eseguire test preventivi o test di consegna su prova di tenuta in CA per cavi XLPE da 35KV entro 5km e 132KV entro 1km.
Il campo di prova del set è il seguente:
1. 5 km di cavo 35kV / 300mm2, capacità testata ≤ 0,97uF, frequenza di prova 30-300 Hz, tensione di test 52 kV, tempo di test 60 min.
2, 1 km di cavo 132kV / 630mm2, capacità testata ≤ 0,201uF, frequenza di prova 30-300 Hz, tensione di prova 128 kV, tempo di test 60 min.
II. Dati tecnici generali
- Capacità nominale: 810kVA;
- Potenza in ingresso: tensione 380V trifase, frequenza 50Hz;
- Tensione nominale: 54kV; 135kV;
- Corrente nominale: 15 A; 6A;
- Frequenza di lavoro: 30-300 Hz;
- Forma d'onda di uscita del dispositivo: onda sinusoidale
- Velocità di distorsione della forma d'onda: velocità di distorsione della forma d'onda della tensione di uscita ≤ 1%;
- Orario di lavoro: continuo 60min consentito sotto carico nominale; sovrapressione 1,1 volte 1 minuto;
- Aumento di temperatura: aumento di temperatura ≤65K dopo funzionamento continuo per 60 minuti sotto carico nominale;
- Fattore di qualità: dispositivo stesso Q≥30 (f = 45Hz);
- Funzione di protezione: protezione da sovracorrente, sovratensione e prodotto di prova del flashover per il prodotto testato (vedere la sezione di alimentazione a frequenza variabile per i dettagli);
- Precisione della misurazione: valore efficace del sistema 1,5;
III. Componenti principali:
| SN | Nome dei componenti | Tipo e specifica | Quantità. | Ogni peso | Ogni dimensione |
| 1 | Potenza a frequenza variabile | FKVF-30kW / 380V | 1 pezzo | 35kgs | 480 * 480 * 520 millimetri |
| 2 | Trasformatore di eccitazione | CQSB (J) -30kVA / 2.5KV, 5KV | 1 pezzo | 130kgs | 550 * 550 * 580 millimetri |
| 3 | Reattore di prova risonante ad alta tensione | CHX (KF) -81kVA / 27kV / 34H | 10 pezzi | 75kgs | D480 * H520MM |
| 4 | Divisore capacitivo | TRF-150kV / 2000pF | 1 set | 30kgs | D200 * H1250mm |
| 5 | Accessori speciali di prova | 1 set |
IV. Provate il principio:
VF: Sorgente di alimentazione a frequenza variabile T: Trasformatore di eccitazione
L: Test Reactor Cx: Test Equipment MOA1: parafulmine
C1, C2: Divisore di tensione (C1 è un braccio ad alta tensione, C2 è un braccio a bassa tensione)
V. Pannello principale di software di misurazione e controllo:
Nota: questo è il pannello del software prima del test di avvio per l'impostazione dei parametri
VI.Accessories
- Scatola degli accessori per gli accessori di stoccaggio
- Cavi di ingresso di alimentazione
- Cavi di uscita della fonte di alimentazione
- Cavi di uscita di eccitante trasformatore
- Cavi di messa a terra del sistema
- Cavi paralleli del reattore
- Cavi di misura HV (i cavi di uscita del segnale del partitore di tensione)
- Cavi di uscita HV (reattore da dividere, divisore per testare l'oggetto)
- Base di supporto isolante
- anello corona per test 135KV
- Un rapporto di prova finale, un certificato di qualità, un manuale utente e una lista di imballaggio sono offerti.
VII. Altro modello facoltativo
1. Per il test sul posto GIS
| Modello | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione (Da 45Hz di partenza) |
| CHX-135KVA / 135KV | 27kV * 5 | 1A | 135KVA | Per 72.5KV e sotto GIS |
| CHX-270KVA / 135KV | 27kV * 5 | 1A | 135KVA | Per 72.5KV e sotto GIS |
| CHX-216KVA / 216KV | 27kV * 8 | 1A | 216KVA | Per 123KV e sotto GIS |
| CHX-270KVA / 270KV | 27kV * 10 | 1A | 270KVA | Per 145KV e sotto GIS |
| CHX-275KVA / 275KV | 275KV | 2A | 275KVA | Per 170KV e sotto GIS |
| Requisito speciale può essere fatto per ordine | ||||
2. Per test in loco del cavo XLPE 45KV
| Modello | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione Max |
| CHX-108/54 | 54KV | 2A | 108KVA | 45kV cable≤1km |
| CHX-216/54 | 54KV | 4A | 216KVA | 45kV cable≤2km |
| CHX-324/54 | 54KV | 6A | 324KVA | 45kV cable≤3km |
| CHX-432/54 | 54KV | 8A | 432KVA | 45kV cable≤4km |
| CHX-540/54 | 54KV | 10A | 540KVA | 45kV cable≤5km |
| CHX-1080-1054 | 54KV | 20A | 1080KVA | 45kV cable≤10km |
| Requisito speciale può essere fatto per ordine | ||||
3. Per il test sul cavo del cavo XLPE 66KV
| Modello | Tensione nominale | Corrente di uscita nominale | Capacità di uscita nominale | Applicazione Max |
| CHX-160/80 | 80kV | 2A | 160KVA | 66kV cable≤0.5km |
| CHX-320/80 | 80kV | 4A | 320KVA | 66kV cable≤1km |
| CHX-640/80 | 80kV | 8A | 640KVA | 66kV cable≤2km |
| CHX-960/80 | 80kV | 12A | 960KVA | 66kV cable≤3km |
| CHX-1280-1280 | 80kV | 16A | 1280KVA | 66kV cable≤4km |
| CHX-1600-1680 | 80kV | 20A | 1600kVA | 66kV cable≤5km |
| CHX-3200/80 | 80kV | 40A | 3200KVA | 66kV cable≤10km |
| CHX-9600/80 | 80kV | 120A | 9600KVA | 66kV cable≤20km |
| Requisito speciale può essere fatto per ordine | ||||
VIII. Tabella standard di prova dell'isolamento in loco da IEC 60840: 2011 per cavo XLPE
