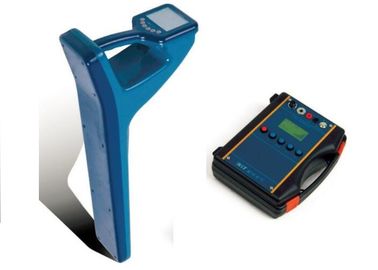

Identificatore sotterraneo facile del cavo dell'apparecchiatura di collaudo del cavo ad alta tensione di radiazione

Tester di tracciamento dell'identificatore del cavo sotterraneo, tester per localizzazione di condutture e cavi interrati

I. Applicazione

1. È usato per localizzare la traccia e la profondità di tutti i tipi di tubi metallici, l'identificazione del cavo di alimentazione on / off

2. Indicazione giusta / errata: rilevamento brevettato della pinza per mostrare direttamente il risultato

3. Facile localizzazione dei guasti di messa a terra

4. Rilevamento automatico della profondità e della corrente.

5. Record della curva storica, mostra direttamente le modifiche.

6. Ottima capacità anti-interferenza

7. Alta potenza. Max 10 w, quattro gradi, facile da usare,

8. Corrispondenza e protezione dell'impedenza automatica

9. Alimentazione flessibile: batteria interna, AC220V o accendisigari in auto (12V)

II. Dati tecnici

Parte del ricevitore

1. modalità di input: ingresso pinza, circuito di ricezione interno, mini sensore 1k, mini sensore 8k, supporto per frame

2. Frequenza di ricezione: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, 93kHz, frequenza di alimentazione, frequenza radio, frequenza di localizzazione guasti

3. Modalità di rilevamento del tubo: Intelligent Peak Method (Wide): adatto per il rilevamento attivo.
Metodo di picco: adatto per il rilevamento passivo. Metodo stretto Metodo Nullo.
4. Modalità di identificazione del cavo: morsetto identificazione intelligente. Identificazione del mini-sensore

5. HMI: LCD a 320x240 punti.

6. Batteria interna: batteria al litio, 14,8 V, 7 Ah

7. Dimensioni del telaio: 700mm * 270mm * 120mm

8. Peso: 3,5 kg per l'unità principale

Parte del trasmettitore

1. modalità di uscita: uscita di collegamento diretto, uscita di accoppiamento del morsetto, uscita di radiazione

2. frequenza di uscita: 500Hz, 1kHz, 8kHz, 33kHz, 66kHz, frequenza di localizzazione guasti

3. Potenza in uscita: max 10 W, quattro grands

4. Voltaggio in uscita: max.150v

5. Corrispondenza e protezione dell'impedenza: automatica

6. HMI: LCD da 128 * 64 DOT

7. Batteria interna: batteria al litio, 14.8 v, 7ah

8. alimentazione esterna: tensione di alimentazione auto 12VDC

9. dimensioni: unità principale dimensioni 275 * 220 * 100mm

10. peso: peso unitario principale 2,4 kg

III. Vantaggio tecnico

• Supporto POWER -ON localizzazione
• La freccia sinistra / destra indica la traccia della rotta del cavo
• Visualizzazione del valore di profondità
• Indicazione Destra / Errata
• Rileva direttamente il cavo di alimentazione
• Rilevamento intelligente del morsetto, per mostrare direttamente / errato
• Rilevazione facile della radiazione
• Individuazione del guasto della guaina pinpoint intelligente, individuazione
