Localizzatore di distanza di guasto del cavo sotterraneo, rilevatore di guasti cavo di distribuzione 8G

Localizzatore cavi sotterraneo e localizzatore distanza cavi, rivelatore guasti cavi di distribuzione

I. Applicazione:

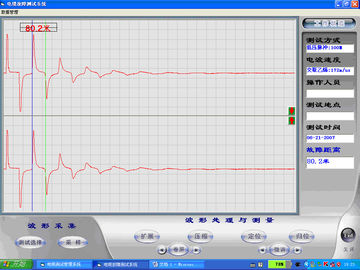

L'individuazione della distanza di guasto del cavo FKDL2000 è un tipo di apparecchiatura di prova integrata, che è composta dall'host di rilevamento dei guasti, generatore di segnale di tracciamento del cavo, ricevitore del segnale del percorso di tracciamento del cavo e localizzatore del guasto del cavo, ecc. La macchina host, incluso il computer integrato, il generatore di impulsi a bassa tensione e il processore dati sono utilizzati per testare la distanza di guasto e misurare la lunghezza del cavo e la velocità di propagazione delle onde nel cavo. Il segnale sinusoidale con frequenza di 30 KHz e il picco di ampiezza di 30 V prodotto dal generatore di segnali di percorso viene utilizzato per trovare il percorso del cavo. Il ricevitore del segnale di percorso viene utilizzato per ricevere il percorso del segnale e utilizzato per trovare il cavo e stimare la profondità di interramento del cavo . Il localizzatore di guasti viene utilizzato per il posizionamento esatto dell'errore. Il metodo di rilevamento di ha tre tipi di metodo dell'impulso LV, metodo HV flash-over impulsivo, metodo a impulsi multipli. La parte opzionale è un booster e un armadio di controllo ad alta tensione CC, che viene utilizzato per fornire una tensione di guasto per aumentare l'isolamento danneggiato e facilmente riparabile.

L' apparato di collaudo integrato è in grado di testare il guasto del cavo a diversi livelli di tensione inferiori a 35KV. Può verificare il guasto del cavo di diverse sezioni del cavo, diversi materiali dielettrici e diversi cavi. È possibile testare il guasto del cavo a circuito aperto, il guasto del cavo di cortocircuito, il guasto del cavo a bassa resistenza, il guasto del cavo di dispersione ad alta resistenza e il guasto del cavo di flash-over ad alta resistenza.

II. Indice tecnico:

1, sistema di misurazione guasti

• Verificare i vari tipi di guasti dei cavi di alimentazione e gli errori di circuito aperto o di cortocircuito del cavo di comunicazione coassiale e del cavo telefonico.
• Classe di cavi testata: 35 KV e inferiore
• Misurare la velocità di propagazione delle onde radio in cavi di lunghezza nota.
• Distanza di misurazione: oltre 16 km
• Errore di sistema: meno di 1m
• Frequenza di campionamento: 25 MHz
• Min. Risoluzione: 0.2m
• Zona morta: meno di 16m
• Potenza: DC 12V
• Peso: 5 Kg

2, Parte generatore di segnale percorso traccia cavi

• Frequenza di uscita del segnale: 30 KHz
• Metodo di oscillazione: tagliare
• Potenza in uscita: 30W
• Alimentazione: 220V ± 10%
• Peso: 4 Kg

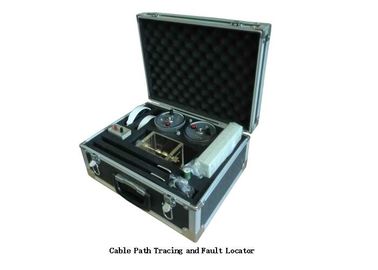

3, Parte localizzatore guasti cavo

• Sensibilità di misurazione: Sorgente del segnale con resistenza interna di 50 Ω uscite segnale 300 Hz, il segnale di ingresso del localizzatore è inferiore a 10μv quando l'uscita è 2 V e il rapporto segnale / rumore è migliore di 20: 1.
• Ingresso impedenza: oltre 1,2 KΩ
• Auricolare da 2 × 2000Ω
• Tensione d'esercizio: DC 9V ± 10%
• Temperatura ambiente: -20 ℃ ~ 70 ℃

4. Altri dati tecnici

III. Configurazione:

• FKDL Cable test test system (1 set)
• Generatore di segnali di percorso FKDL (1 set)
• Ricevitore del segnale di percorso (1 pezzo)
• FKDL Fault Locator (1 pezzo)
• Armadietto di campionamento corrente (1 pezzo)
• Scarica sfera gap (1 set)
• Auricolare (2 pezzi)
• Condensatore DC Impulse (1 set)
