Set di tester per guasto cavi con custodia robusta, rilevatore della profondità del cavo

Tester di tracciamento dell'identificatore di cavi sotterraneo, set di test di guasto del cavo, tester di tracciamento cavi

I. Applicazione:

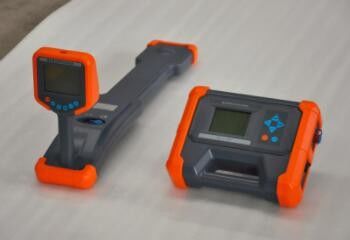

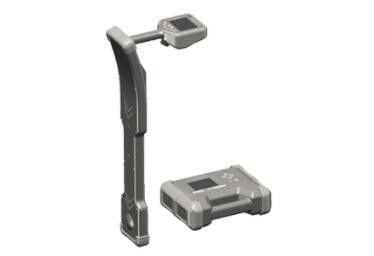

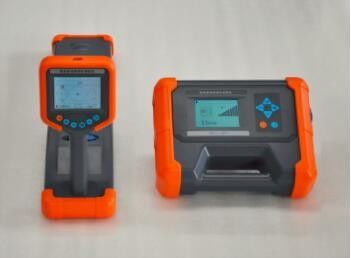

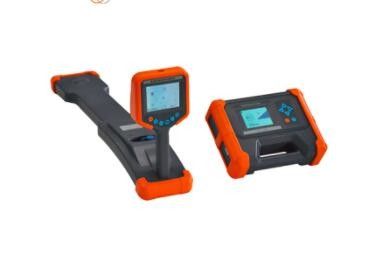

Il tester per tracciamento cavi CTT1000 è un sistema di rilevamento di condotte metalliche interrate ad alte prestazioni composto da trasmettitori e ricevitori di segnali. Può essere utilizzato per il rilevamento di percorsi, il rilevamento di condotte e la misurazione della profondità di condotte metalliche e cavi sotterranei. Può eseguire l' identificazione univoca con una varietà di accessori selezionati, così come danni all'isolamento del tubo e la ricerca di alcuni tipi di guasti dei cavi

II. caratteristica

1. Display della bussola: visualizza intuitivamente la posizione della tubazione e le direzioni sinistra e destra.

2. Tracciamento dei messaggi di errore vero e falso: misurazione della direzione corrente, rilevamento dei messaggi di errore corretti, eliminazione delle interferenze di linea (alcune frequenze).

3. Misure di profondità e corrente, possono visualizzare la curva storica della forza del segnale.

4. Elaborazione di campionamento ad alta precisione completamente digitale: stabile e affidabile, sensibilità ultraelevata, forte capacità anti-interferenza, in grado di sopprimere completamente la frequenza di alimentazione e le interferenze armoniche di cavi e tubazioni in funzione adiacenti.

5. Rilevamento del cavo di corsa: pinze di trasmissione ad alte prestazioni, segnale di uscita dell'accoppiamento massimo al cavo in funzione.

6. Identificazione di cavi / condutture: i morsetti flessibili (opzionali) sono facili da usare e forniscono chiaramente risultati di identificazione; gli stetoscopi (opzionali) possono essere usati quando non è conveniente usare i morsetti.

7. Ricerca guasti verso terra: il booster HV (opzionale) aumenta la tensione di uscita massima a 1000 V, utilizza il frame A (opzionale) per individuare i punti di rottura dell'isolamento del terreno della tubazione, senza necessità di regolare lo zero. La freccia indica la direzione del punto di guasto.

8. Frequenze multiple di rilevamento: rilevamento attivo e rilevamento passivo.

9. Una varietà di uscita del segnale del trasmettitore: uscita di connessione diretta, uscita di accoppiamento della pinza, induzione della radiazione.

10. Uscita ad alta potenza del trasmettitore, regolabile in più uscite, adattamento e protezione dell'impedenza automatica.

11. Gruppo batteria agli ioni di litio di grande capacità integrato,

12. Custodia robusta, leggera e portatile.

III. Parametro tecnico

Trasmettitore

1. Modalità di uscita: uscita di connessione diretta, induzione della radiazione, uscita di accoppiamento della pinza (opzionale), booster di alta tensione (opzionale).

2. Frequenza di uscita: 640Hz (frequenza composta), 1280Hz (frequenza composta), 10kHz, 33kHz, 82kHz, 197kHz.

3. Potenza in uscita: Max.10W, 10 marce regolabili, adattamento automatico dell'impedenza.

4. Tensione di uscita del collegamento diretto: massimo 150 Vpp.

5. Protezione da sovraccarico e cortocircuito.

6. Interfaccia uomo-macchina: display LCD a matrice di punti 320 x240.

7. Batteria incorporata: batteria 186 ioni di litio a 4 sezioni, nominale 7,4 V, 6,8 Ah.

Ricevitore

1. Modalità di inserimento: bobina di ricezione incorporata, CT clamp-on flessibili (opzionale), stetoscopio (opzionale), dispositivo di rilevamento dei guasti di tipo A (opzionale).

2. Frequenza di ricezione: frequenza di rilevamento attiva per pipe: 640Hz, 1280Hz, 10kHz, 33kHz, 82kHz, 197kHz.; Frequenza di rilevamento passiva della frequenza di alimentazione: 50Hz / 60Hz e 250Hz / 300Hz (configurabile dall'utente). Frequenza di rilevamento passivo RF: la frequenza centrale è rispettivamente 10kHz, 33kHz, 82kHz.

3. Modalità di rilevamento delle tubazioni: metodo di picco ampio, metodo picco stretto, metodo suono Valley.

4. Modalità di identificazione del cavo: TA flessibile clamp-on (opzionale) identificazione automatica e misurazione della corrente, identificazione stetoscopio (opzionale).

5. Il display LCD 320 * 240 mostra l'ampiezza del segnale, la direzione sinistra / destra, l'indicazione corretta / falsa, la curva cronologica della potenza del segnale, la profondità, la corrente e il risultato.

6. Batteria incorporata, batteria 186 ioni di litio a 2 sezioni, 7,4 V nominale, 3,4 Ah.

Altri

1. Dimensione: trasmettitore 280 * 220 * 90mm. Ricevitore 680 * 277 * 120mm.

2. Peso: trasmettitore 2,3 kg. Ricevitore 2,0 kg.

3. Caricabatterie: ingresso AC100-240V, 50 / 60Hz, uscita DC 8.4V, 2A / 3A.

4. Condizioni di lavoro: Temperatura -10-40 ℃, Umidità 5-90% RH, altitudine <4500m.

IV. Accessori standard

V. Accessori opzionali (specificare al momento dell'ordine)
