I. Introduzione del prodotto

Il tester di identificazione del cavo live FKSB-2000 viene utilizzato per identificare un cavo specifico in un fascio di cavi durante l'installazione del cavo di alimentazione, la migrazione, la manutenzione e la gestione dei guasti. Ha le caratteristiche di funzionamento preciso, veloce, semplice e ampio campo di applicazione. . È uno strumento di prova indispensabile per la costruzione di cavi e lavori di manutenzione.

II. Principio del prodotto

Lo strumento è costituito da un trasmettitore di identificazione del cavo, un ricevitore di identificazione del cavo, una pinza di trasmissione e una pinza di ricezione e una linea di collegamento del segnale di uscita. Ha un'uscita ad impulsi di corrente ad alta potenza; le caratteristiche del segnale di ricezione sul posto chiare, chiare e flessibili, ad alta sensibilità, possono sopprimere efficacemente le interferenze di frequenza di alimentazione in loco; giudizio accurato e veloce; circuito di protezione affidabile, non ha paura del cortocircuito dell'uscita; mascella grande ф150 adatta per varie sezioni trasversali Cavo di alimentazione; Trasformatore di isolamento interno ad alta potenza, l'operatore non ha alcun contatto elettrico diretto con la rete. Grande garanzia di sicurezza personale. Quando viene identificato il cavo, non è necessario scollegare le due estremità del cavo dall'apparecchiatura di distribuzione dell'alimentazione. Il cavo può essere identificato online mentre il cavo è attivo, il che migliora l'efficienza dell'identificazione e riduce notevolmente gli effetti diretti e indiretti causati dalle interruzioni di corrente. Perdita economica

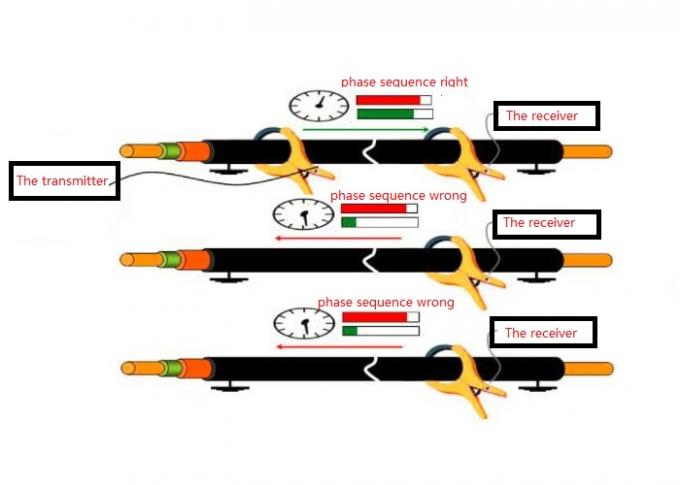

Il trasmettitore e il ricevitore dello strumento di identificazione cavo live FKSB-2000 adotta tecnologia di codifica e decodifica a chip singolo e tecnologia PSK ampiamente utilizzata nel campo della comunicazione. Un segnale con codifica di fase con un valore medio di 0 viene trasmesso sulla pinza di trasmissione e il ricevitore a chip singolo nel ricevitore filtra il segnale ricevuto attraverso hardware e software, quindi esegue l'identificazione di fase. Puntare la freccia che emette il calibro e il calibro di ricezione all'estremità del cavo. Quando la pinza del ricevitore stringe un cavo, l'amperometro del ricevitore è polarizzato a destra con un'indicazione udibile e visiva. Mentre si serrano gli altri cavi, l'amperometro è polarizzato a sinistra e la direzione corrente è opposta alla direzione corrente del cavo identificato, e non vi è alcuna indicazione di suono e luce. Questo incarna la * capacità del cavo obiettivo identificato. È facile identificare chiaramente il cavo identificato da più cavi. Inoltre, poiché l'intensità della corrente del segnale sul cavo identificato è la stessa, le pinze riceventi ricevono la stessa forza del segnale elettromagnetico lungo il cavo e il cavo identificato non è limitato dalla lunghezza del cavo identificato.

III. Caratteristiche

1. Combina l'identificazione della carica e la funzione di identificazione non elettrica in una. Non è adatto solo per l'identificazione e il giudizio del cavo di spegnimento, ma è anche adatto per l'identificazione e il giudizio del cavo con il punto. L'operazione è estremamente semplice e comoda da usare.

2. L'identificativo del cavo è diverso dall'identificatore convenzionale. Usa la nuova tecnologia di comunicazione di zui. Il trasmettitore utilizza la tecnologia a chip singolo per codificare e alimentare il segnale trasmesso e accoppiare il segnale al cavo. Il ricevitore nel ricevitore riceve il segnale. Decodifica del segnale con codifica di fase e identificazione di fase. Il cavo target è identificato da un grande fascio di cavi in ​​base alla caratteristica * delle caratteristiche della fase del segnale sul cavo target. Pertanto, le prestazioni di lavoro sono affidabili e il cavo ultra lungo può anche essere accuratamente discriminato. È uno strumento leggero, compatto, compatto e portatile. Adatto a tutti i tipi di cavi di alimentazione di alta e bassa tensione.

IV. Composizione e funzione

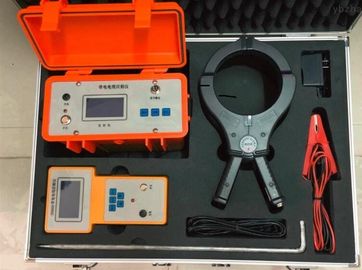

L'identificatore è composto principalmente dalle seguenti sei parti.
1. Trasmettitore di segnale: un segnale elettromagnetico ad alta frequenza che emette una certa quantità di energia, applicato a un cavo di spegnimento o cavo pre-identificato e produce una corrente costante sul cavo.

2. Ricevitore del segnale: il segnale rilevato dal morsetto di accoppiamento viene visualizzato sotto forma di lunghezza del reticolo, dimensione del numero e buzzer. L'operatore emette un giudizio basato sulla forza del segnale ricevuto.

3. Pinze di accoppiamento: utilizzate per trasmettere e ricevere segnali elettromagnetici (le pinze di trasmissione e le pinze di ricezione sono utilizzate in modo intercambiabile).

4. Caricabatterie: utilizzato per caricare il trasmettitore e il ricevitore del segnale.

5. Linea di segnale collegata direttamente: è una doppia linea di serraggio rossa e nera, che viene utilizzata per l'identificazione diretta del cavo di interruzione dell'alimentazione.

6. Connessione pinze di accoppiamento: per pinze di accoppiamento per segnalare trasmettitore e ricevitore

V. Principali caratteristiche tecniche

5.1 Parte del trasmettitore
1. Segnale di uscita: segnali AC sinusoidali di uscita di quattro frequenze, ovvero bassa frequenza, frequenza intermedia, alta frequenza e frequenza radio.
2. Potenza in uscita: potenza costante, bassa, media e alta tre (massimo non inferiore a 6).
3. Modalità di output: metodo di connessione diretta, metodo di accoppiamento.
4. Display di impedenza: entro 25500 ohm.
5. Carica corrispondenza: corrispondenza automatica.
6. Interfaccia display: display LCD di grandi dimensioni, display grafico, con retroilluminazione.
7. Alimentazione: standard 1a batteria ricaricabile da 1,2 V 6 sezioni, carica e scarica 500 volte.
8. Tempo di standby: più di 8 ore, power prompt.
9. Surriscaldamento e sovracorrente: protezione automatica.
10. Temperatura di lavoro: -20 ° C - 50 ° C
11. Volume: 265 × 125 × 210 mm
12. Peso: 2 kg

5.2 Parte del ricevitore
1. Frequenza di ricezione: ricezione di segnali AC sinusoidali di cinque diverse frequenze, ovvero bassa frequenza, frequenza intermedia, alta frequenza, frequenza radio, 50HZ.
2. Modalità di ricezione: pinze di accoppiamento.
3. Interfaccia del segnale: interfaccia digitale, lunghezza del raster e buffer del suono
4. Interfaccia display: display LCD di grandi dimensioni, display grafico, con retroilluminazione.
5. Controllo guadagno: regolazione manuale, range dinamico da 000 a 100db.
6. Lunghezza di rilevamento: quando si collega direttamente il cavo, la lunghezza massima è di 15 km. Quando si accoppia il cavo, il primo accoppiamento può misurare 3Km e l'accoppiamento è infinitamente molte volte.
7. Fonte di alimentazione: 5 ° batteria ricaricabile standard da 5,2 V, carica e scarica 500 volte.
8. Tempo di standby: superiore a 12 ore, power prompt.
9. Surriscaldamento e sovracorrente: protezione automatica.
10. Temperatura di lavoro: -20 ° C - 50 ° C.
11. Volume: 126 × 43 × 230mm
12. Peso: 1,0 kg
