| Campo usato: | Apparecchiatura elettrica della prova | Applicazione: | Prova ad alta tensione di CC e misura della corrente di perdita |
|---|---|---|---|
| Test range: | 120KV e 3mA | Accuratezza di tensione: | ± di DRO (1,0% del ± 0.2KV della lettura) |
| Accuratezza corrente: | ± di DRO (1,0% del ± della lettura 2) | Fattore di ondulazione: | ≤0.5% |
| Oggetto di prova: | Scaricatori elettrici, isolanti, cavo elettrico | ||
| Evidenziare: | kit di prova hipot,set di prova hipot |
||
Set di prova DCot DC portatile, Tester ad alta tensione CC, generatore di corrente continua
Descrizione del prodotto
Recentemente ricercato, progettato e prodotto in base alle condizioni tecniche comuni per il generatore portatile DC HV di China Industry Standard, il set di prova hipot DC serie ZGF è un prodotto tecnologico di nuova era, adatto per prove di corrente continua e di dispersione su zin oxide scaricatore, scaricatore magnetico, cavo di alimentazione, motore elettrico o generatore, trasformatore e interruttore nel reparto di energia elettrica, unità di ricerca scientifica, stazione ferroviaria, centrale elettrica, impianto chimico e così via.

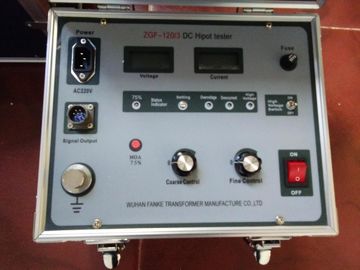

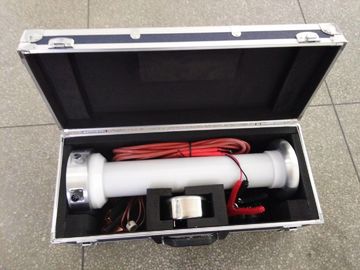

Il set di prova è composto principalmente da scatola di controllo, cilindro di tipo HV booster, microammino completamente schermato e asta di scarica CC. La scatola di controllo viene utilizzata per controllare il processo di test e visualizzare i dati di test, il booster di tipo HV del cilindro è in uscita ad alta tensione CC, il microammetro completamente schermato serve per la visualizzazione accurata della corrente di dispersione e il trasferimento dei dati alla scatola di controllo.
Il circuito multitensione ad alta frequenza viene adottato nel set di test che prende il comando della prima applicazione per l'ultima tecnica di modulazione della larghezza di impulso ad alta frequenza PWM, migliorando notevolmente la stabilità della tensione. L'alta qualità e il tipo portatile sono raggiunti nel generatore di alta tensione DC, che è anche immune ai danni derivanti dalla scarica a tensione nominale grazie all'adozione di un dispositivo IGBT superpotente e misure di schermatura speciale, isolamento e terra.
Le parti principali del generatore ad alta tensione CC ad alta frequenza serie ZGF adottano componenti realizzati in America, Germania, Giappone e così via con tecnologia avanzata, rendendo le apparecchiature più affidabili, più stabili. Il tubo multitensione è sviluppato e prodotto con tecnologia tedesca. Con le caratteristiche di dimensioni ridotte, grande capacità, forte capacità di sovraccarico e test di facile funzionamento sul campo, il trasformatore ad alta frequenza è appositamente progettato da esperti. In prospettiva, la società continuerà a sviluppare attivamente il mercato, a prendere qualità e credibilità come la propria vita, a migliorare costantemente la propria tecnologia, a sviluppare prodotti di qualità sofisticati per soddisfare le esigenze degli utenti e ad aprirsi e rifare una gloria del nuovo secolo.
Caratteristiche del prodotto
Figura del collegamento del circuito di prova

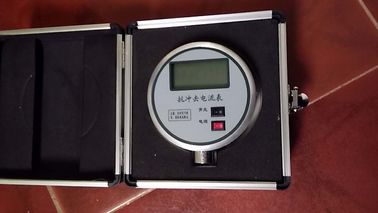

Nota: la scatola di controllo (cabinet) viene utilizzata per controllare il processo di test e visualizzare i dati di test, il cilindro di tipo HV booster (generatore di alta tensione) deve emettere alta tensione CC, il microammetro completamente schermato (uA) serve per la visualizzazione accurata della corrente di dispersione e trasferire i dati nella casella di controllo.
l'asta di scarico serve per mettere a terra la messa a terra e scaricare dopo la prova CC di fine.
Specifiche principali e modello opzionale
Modello ZGF Tecnico Parametro | 60/2 | 100/2 | 100/10 | 120/3 | 180/2 | 200/2 | 250/2 | 100/200 3/2 | 200/300 3/2 |
Tensione di uscita (KV) | 60 | 100 | 100 | 120 | 180 | 200 | 250 | 100/200 | 200/300 |
| Corrente di uscita (mA) | 2 | 2 | 10 | 3 | 2 | 2 | 2 | 3/2 | 3/2 |
| Potenza di uscita (W) | 120 | 200 | 1000 | 360 | 360 | 400 | 500 | 400 | 600 |
Corrente di carica (MA) | 3.0 | 3.0 | 12.0 | 3.0 | 3.0 | 3.0 | 3.0 | 4.5 / 3.0 | 4.5 / 3.0 |
| Peso del caso (kg) | 4.3 | 4.3 | 5.3 | 4.3 | 4.3 | 4.4 | 4.5 | 4.5 | 8.1 |
| Dimensione del booster HV (mm) | Φ80 × 500 | Φ80 × 620 | Φ80 × 770 | Φ80 × 770 | Φ110 × 770 | Φ110 × 770 | Φ110 × 820 | Φ110 × 800 | Φ110 × 1350 |
| Altezza del tubo di richiamo HV (kg) | 6.3 | 6.8 | 7.5 | 7.2 | 7.2 | 7.2 | 7.6 | 7.5 | 12.6 |
| Polarità HV | Polarità del volt negativo, avvio della tensione zero, regolazione continua | ||||||||
| Potenza di lavoro | AC 220 V ± 10%, 50 Hz | ||||||||
| Precisione di misurazione della tensione | 1,0% (fondo scala) ± 1 carattere, risoluzione massima 0,1% kV | ||||||||
| Precisione di misurazione corrente | 1,0% (fondo scala) ± 1 carattere, risoluzione massima 0,1% uA | ||||||||
| La sovratensione rettifica la precisione | ≤1.0% | ||||||||
| 0,75 passa alla precisione | ≤0.5% | ||||||||
| Fattore di increspatura | ≤0.5% | ||||||||
| Stabilità di tensione | Fluttuazione casuale, in caso di variazione di tensione dell'alimentazione ± 10% ≤0,5% | ||||||||
| Modo di lavorare | Servizio intermittente; 30 minuti di carico nominale, 1,1 volte di utilizzo della tensione nominale: 10 minuti | ||||||||
| Temperatura | -15 ℃ ~ 50 ℃ | ||||||||
| Umidità relativa | Quando a 25 ℃, non più del 90% (senza condensa) | ||||||||
| Altitudine | Sotto i 2500m | ||||||||
| Nota | Altre specifiche Produrre secondo il contratto | ||||||||
Fornire la gamma di un set di test
1. Armadio di controllo 1 pezzo;
2. HV booster 1piece (o 2 pezzi);
3. Cavo di alimentazione 1 pezzo;
4. Uscita multi-core cavo 1 pezzo;
5. Fusibile di scorta 10A 3 pezzi
6. Istruzione di funzionamento 1piece;
7. Certificato di qualità 1 pezzo;
8. Rapporto del test di consegna 1 pezzo;
9. Scarico dell'asta 1 pezzo
10. Cavo di massa speciale 1 pezzo;
11. Resistore limitatore di corrente 1 pezzo
12. Microprocessore per schermatura HV 1 pezzo
13. Linea di collaudo speciale MicroMeter e set di clip 1
